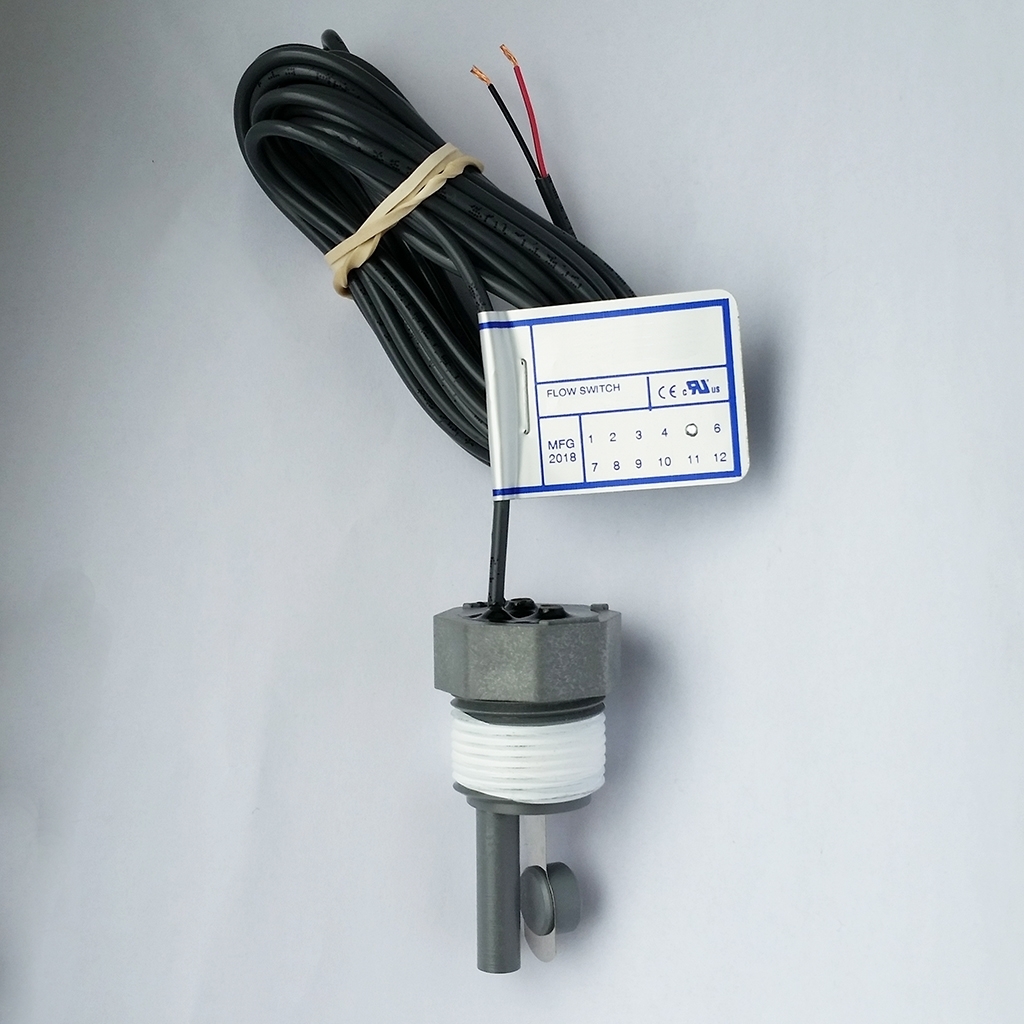

Détecteur de débit (Flow switch) 3/4" MPT SPNO 0.1 amp. Nema
160-110-063400
Disponibilité:
en stock
Délai d’expédition si en rupture de stock:
jusqu'à 2 semaines
En cas de rupture de stock:
Habituellement maintenu en inventaire, sera disponible bientôt
Référence interne:
160-110-063400
Le détecteur de débit ou communateur de débit (Flow Switch) se visse sur un raccord en tee ayant une sortie 3/4" (coté « c »). Les autres côtés du raccord en tee (« a » et « b ») doivent être de la dimension du tuyau dans lequel le fluide passe. La longueur de la pale (paddle) de l'interrupteur de débit doit être sélectionnée selon la dimension du tuyau. Il détecte le mouvement ou l'absence de mouvement du liquide.
|
Connexion
|
3/4" MPT |
|
Débit minimum détecté selon le diamètre du tuyau
|
3/4" - min. 0.9 gpm (3.4 L/m) 1" - min. 1.1 gpm (4.2 L/m) 1 1/2" - min. 2.8 gpm (10.6 L/m) 2" - min. 4.9 gpm (18.6L/m) 3" - min. 11.0 gpm (41.6 L/m) 4" - min. 19.6 gpm (74.1L/m) 5" - min. 30.6 gpm (115.7 L/m) 6" - min. 135 gpm (510.3 L/m) |
|
Température d'opération
|
180˚F (83˚C) Maximum |
|
Pression d'opération
|
200 PSI @ 70 ° F |
|
Interrupteur électrique (Reed)
|
Signal SPNO Max: AC / DC 30 Volts / 0.1Amp
|
|
Boîtier
|
NEMA 4X / IP 66 |
|
Matériel
|
Corps en Noryl® (PPO) (10% fibre de verre) Pale (paddle) en acier inoxydable 316 Joint en epoxy |
| Outer tube diameter (O.D.) | 3/4 " |
| Inventory stocked | |
| Connection type | Male pipe thread (MPT) |
